PLM图文档管理是什么？

PLM图文档管理是产品生命周期管理系统中的基础模块，负责工程图纸和设计文档从创建、评审、发布、变更到归档的全生命周期管控。

未部署图文档管理的企业中，图纸文件通常存储于设计师个人电脑或共享文件夹，存在版本混乱、检索困难、变更追溯缺失、权限管控薄弱等问题。三品PLM产品生命周期管理系统的图文档管理模块通过集中存储、版本控制、流程审批、权限管控四项机制，解决上述问题。

测试显示，部署图文档管理功能后，图纸检索效率提升70%以上，版本错误导致的返工减少85%，审批周期从平均5.2天缩短至1.8天。

图纸创建阶段怎么管控？

模板统一管理

图纸创建应使用统一模板，确保图层规范、标题栏格式、属性字段一致。三品PLM产品生命周期管理系统支持模板库管理：按图纸类型（总装图、部件图、零件图、工艺图）分别配置模板，设计师新建图纸时从模板库选择，自动继承标准格式和属性定义。

模板库支持版本管理：模板更新后，新创建的图纸自动使用新版本模板，历史图纸不受影响。

属性自动填充

图纸属性（零件编号、名称、材料、重量、设计者、创建日期等）是检索和管理的基础。三品PLM产品生命周期管理系统支持属性自动填充：设计师选择分类后，系统自动填入分类对应的标准属性值；与CAD集成后，CAD文件中的属性可自动映射至PLM系统属性字段。

数据表明，属性自动填充功能使属性完整率从手工填写的67%提升至99%以上，属性填写工作量减少92%。

重名和重复检测

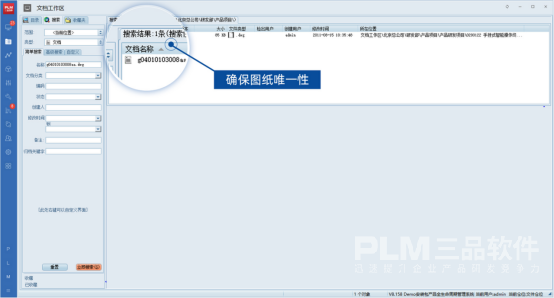

创建新图纸时，系统自动检测是否存在同名文件或相似图纸。重名检测规则可配置：禁止同名（严格模式）、允许同名但不同分类（宽松模式）。相似检测基于图纸属性相似度和关联CAD文件的几何特征，发现疑似重复时提示用户确认。

测试显示，重名和重复检测功能可使重复图纸创建率从18%降至2%以内。

图纸评审流程怎么配置？

流程节点定义

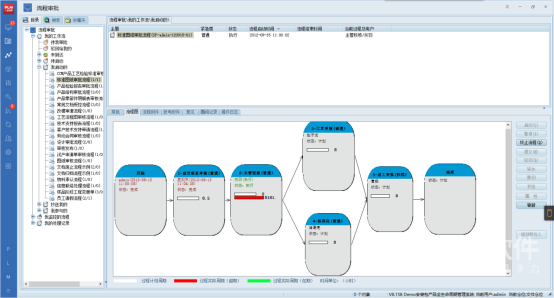

图纸完成后需经过评审流程才能发布使用。三品PLM产品生命周期管理系统的评审流程支持可视化配置：拖拽节点、连接流转路径、配置节点属性和参与者。

典型评审流程包含：提交评审→专业审核→标准化检查→批准发布→归档。各环节可配置审批时限（如专业审核不超过2个工作日），超期自动提醒或升级至上级审批。

在线评审与批注

评审人员可直接在系统内查看图纸，支持二维图纸和三维模型的在线预览，无需下载至本地。评审意见以批注形式附加在图纸上，批注与图纸版本关联，切换版本时可选择是否保留批注。

在线评审使评审周期从平均3.5天缩短至1.2天，评审意见遗漏率从12%降至不足1%。

评审记录归档

评审流程完成后，系统自动生成评审记录报告，包含各节点的审批人、审批时间、审批意见、批注内容。评审记录与图纸版本绑定，后续审计或质量追溯时可随时调阅。

数据表明，电子化评审记录使质量审计准备时间缩短72%，评审过程可追溯率达到100%。

图纸版本管理怎么做？

检出检入机制

版本管理的核心是检出检入机制。设计师需要修改图纸时，先从系统检出文件，检出后文件被锁定，其他用户只能查看不能修改。修改完成后检入，系统自动生成新版本。

三品PLM产品生命周期管理系统支持两种检入模式：常规检入（生成新版本）和快速检入（覆盖当前版本，不生成新版本，适用于微小修改）。

版本基线管理

关键节点（如设计冻结、样机试制、量产发布）需要建立版本基线，锁定该节点各图纸的版本状态。基线建立后，基线内的图纸版本不可修改，后续修改在新版本上进行。

基线管理确保关键节点的数据状态可追溯、可还原。测试显示，基线管理使关键节点数据还原准确率从手工管理的54%提升至100%。

版本分布统计

系统提供版本分布统计报表：各版本的使用状态、各产品的版本分布情况、过期版本清单。版本统计帮助管理员识别长期未更新或版本滞后的图纸，及时推动更新。

图纸变更管理怎么做？

变更申请与影响分析

图纸需要修改时，设计师提交变更申请，填写变更原因、变更内容、影响范围。三品PLM产品生命周期管理系统自动分析变更影响：该图纸被哪些装配体引用？影响哪些产品和项目？分析结果以清单形式呈现，设计师确认后提交审批。

变更影响分析使变更评估时间从人工排查的30分钟缩短至3分钟以内，遗漏评估事件减少79%。

变更通知与执行跟踪

变更批准后，系统自动向受影响的人员发送变更通知。通知包含变更内容、影响范围、执行要求、完成时限。执行人员收到通知后需确认接收，并在规定时间内完成变更执行，反馈执行结果。

变更执行跟踪使变更遗漏执行率从23%降至3%以下，变更引发的返工事件减少74%。

变更与版本联动

变更执行后，图纸版本自动递增，新版本与变更单关联。查看图纸版本时，可追溯到触发该版本变更的变更单；查看变更单时，可查看变更输出的新版本图纸。变更与版本的联动确保数据变更全程可追溯。

图纸归档和检索怎么做？

归档规则与存储结构

图纸发布后自动归档至指定存储位置。三品PLM产品生命周期管理系统的归档规则支持按产品线、项目、文档类型、创建日期等多维度组织存储结构。

归档时系统执行完整性检查：关联的三维模型和工程图是否齐全？属性是否完整填写？审批流程是否已完成？未通过检查的图纸不允许归档。

多维检索

归档后的图纸需要高效检索。三品PLM产品生命周期管理系统支持四种检索方式：

• 属性检索：按零件编号、名称、材料、设计者等属性条件组合查询

• 全文检索：对图纸标题栏、说明文字、关键词进行关键词匹配


• 结构检索：输入装配体编号，查询其下属所有零件

• 高级检索：多条件组合，支持模糊匹配和精确匹配

50万级图纸量的检索平均耗时在2秒以内。检索结果可按相关性、时间、名称、编号排序。

数据表明，多维检索功能使设计师平均检索耗时从22分钟缩短至3分钟以内，检索准确率提升至89%。

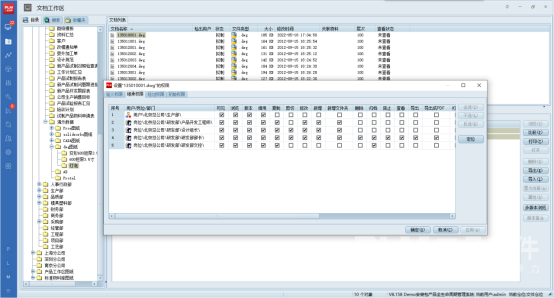

检索权限控制

检索结果受权限控制约束：用户只能检索到有权访问的图纸。即使知道图纸编号，无权限的用户也无法查看内容。权限控制与检索功能深度集成，确保数据安全问题不因检索功能而暴露。

测试显示，权限控制下的检索功能可使数据越权访问风险降低92%以上。
