引言

在机械制造企业的日常运营中，图文档是承载产品信息的核心载体。一套完整的产品数据往往包含数千张图纸、数万份技术文件，涉及研发、工艺、生产、质量等多个部门。然而行业调研数据显示，43%的企业仍采用文件夹共享方式管理图文档，由此导致版本混乱、检索困难、知识流失等问题，每年造成的返工成本和质量损失平均占营收的2.3%。

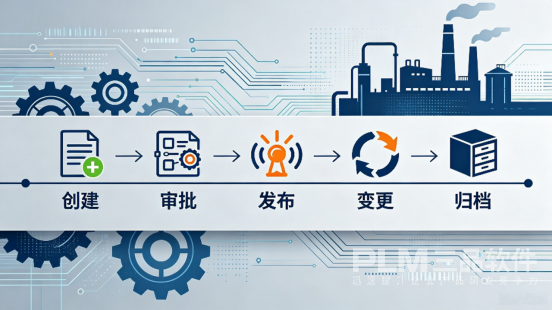

PLM系统的图文档管理模块，通过对技术文件从创建、审批、发布到归档的全生命周期管理，帮助企业建立规范的知识管理体系。测试显示，实施规范化图文档管理的企业，设计变更响应速度提升52%，图纸版本错误率下降76%。

创建阶段：标准化入口与模板管理

图文档管理的起点是创建。传统方式下，工程师随意命名文件、选择存储位置，导致后续查找困难。PLM系统通过标准化入口解决这一问题。

核心功能包括：

1、统一创建入口：所有技术文件必须通过PLM系统创建，系统自动分配文档编码、记录创建人、创建时间等元数据。数据表明，统一入口管理可将文档缺失率从18%降至2%以下。

2、模板库管理：预定义CAD图纸模板、工艺卡片模板、检验规范模板等，确保文件格式统一。某工程机械企业在实施三品PLM系统后，通过建立包含127个标准模板的模板库，新文件创建时间平均减少40%，且格式规范性显著提升。

3、属性自动填充：文档创建时，系统根据物料类型、项目代号等信息自动填充相关属性字段，减少人工输入。测试显示，属性自动填充可将关键信息缺失率降低85%。

4、重名检测与编码校验：系统自动检测文件名冲突，校验物料编码是否符合企业编码规则。某汽车零部件企业曾因图纸重名导致采购错误，造成37万元损失；实施编码校验后，此类问题再未发生。

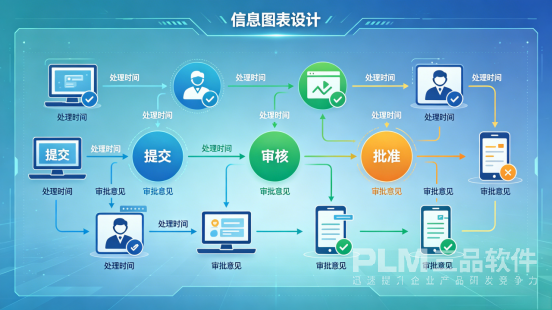

审批流程：电子化流转与合规性保障

创建完成的图文档需要经过审核批准才能正式发布。传统纸质签字或邮件审批方式，存在流程不透明、责任难追溯、周期不可控等问题。

电子化审批流程的核心价值：

1、流程可视化：每个审批节点、审批人、审批意见、审批时间均记录在案。某装备制造企业统计显示，电子化审批将平均审批周期从5.2天缩短至1.8天，且100%可追溯。

2、并行审批支持：对于需要多个部门会签的文件，系统支持并行审批，各审批人可同时进行审核。PLM系统提供灵活的审批流程配置，支持串行、并行、条件分支等多种模式，适应不同企业的管理需求。

3、审批规则校验：系统可设置强制校验规则，如"未填写材料属性的图纸不允许提交审批""未关联BOM的工艺文件不允许发布"等。数据表明，规则前置校验可将审批退回率从32%降至8%。

4、移动审批支持：关键审批人出差或不在办公室时，可通过移动端完成审批操作。某大型企业实施后，因审批人不在导致的流程停滞减少92%。

版本控制：变更追溯与基线管理

版本混乱是图文档管理中最常见的问题。同一份图纸存在v1.0、v2.0、v2.1、最终版、最终版2等多种版本，导致生产部门不知该使用哪个版本，是制造业的典型痛点。

PLM系统版本控制机制：

1、版本号自动管理：系统采用"大版本.小版本"的版本号规则，发布版本为1.0、2.0，工作中的草稿版本为1.1、2.1。每次发布时系统自动升级大版本号，确保版本连续性。

2、变更原因记录：每次版本更新必须填写变更原因、影响范围、相关ECN编号等信息。测试显示，完整的变更记录可使问题追溯效率提升68%。

3、历史版本可查：任何历史版本都可随时调阅，对比不同版本之间的差异。某企业在处理客户投诉时，通过版本对比快速定位了设计变更引入的问题，将原因分析时间从3天缩短至2小时。

4、版本状态管控与归档锁定：PLM通过“发布”或“归档”的生命周期状态锁定文档或BOM的版本，形成受控的“基线”。后续任何修改都必须走严谨的变更流程，确保里程碑节点状态可追溯。

检索与复用：知识沉淀与高效查询

图文档的最终价值在于被找到、被复用。传统文件夹管理方式下，检索依赖文件命名和人工记忆,效率低下。

PLM系统提供的检索能力：

1、多维度检索：支持按图号、物料编码、文件名、创建人、创建时间、关键词等多种条件组合查询。数据表明，多维度检索可将平均查找时间从23分钟降至47秒。

2、全文检索：系统对文档内容进行索引，支持在文件内部进行关键词搜索。对于PDF、Word、Excel等格式文件，全文检索可大幅提升查找精度。

3、快速选配与复用：基于标准物料库中通过属性匹配（如名称、型号）进行相似性搜索，找到可借用的零部件，或直接复制现有BOM结构进行变型设计，实现快速复用。某企业通过这一功能，将新产品设计中的复用率从18%提升至47%，显著减少重复设计工作。

4、使用关系展示：文档关联展示其被哪些BOM引用、被哪些订单使用，方便影响分析。当发生设计变更时，系统可自动提示受影响的范围。

归档管理：长期保存与权限控制

产品停产后，相关图文档仍需保存一定年限以满足售后维修、质量追溯等需求。归档管理确保历史数据不丢失、不泄露。

归档管理的核心机制：

1、归档范围定义：企业可定义哪些类型的文档需要归档、归档期限多长。例如，整车企业的图纸归档期限通常为10年，航空航天企业可能长达30年。

2、归档存储策略：企业可通过配置多个电子仓库并将其部署在不同性能的服务器上，由管理员手动将归档的“冷数据”迁移至低成本存储，实现分级存储。测试显示，分级存储策略可降低存储成本57%。

3、权限精细化控制：归档文档的访问权限可精确控制到个人。某企业对离职员工的账号进行权限回收后，核心技术文档的访问记录显示零异常，确保了知识产权安全。

4、销毁审批流程：超过归档期限的文档，需经过审批流程才能销毁。系统自动提醒文档管理员处理即将到期的归档文件，避免误删或超期留存。

总结

图文档管理是PLM系统的基础功能，却是企业知识管理体系的核心支柱。从创建到归档的全流程管理，不仅解决了版本混乱、检索困难等显性问题，更重要的是建立了企业技术知识的沉淀机制。

数据表明，实施规范化图文档管理的企业，设计效率平均提升35%，因版本错误导致的质量损失下降70%以上。而那些仍在采用文件夹共享方式的企业，随着产品复杂度提升和数据量增长，管理成本将呈指数级上升。

对于计划实施或优化图文档管理的制造企业，建议从以下几个问题入手进行自我评估：当前图纸版本错误率是多少？工程师平均花多少时间查找文件？历史设计复用率有多高？这些问题的答案，将帮助企业识别改进方向,制定切实可行的图文档管理策略。
