在产品研发与制造领域，工程图纸作为承载产品定义的核心数据，其管理的有效性直接关系到产品质量、研发效率及生产成本。图纸管理系统，作为PLM体系中的关键组成部分，旨在实现对图纸数据从创建、审批、发布、变更到归档的全生命周期精准控制。本文将深入解析三品PLM图纸管理系统的核心功能模块，阐述其如何为企业构建高效、安全、协同的图纸管理环境。
一、图纸数据集中管理与安全控制

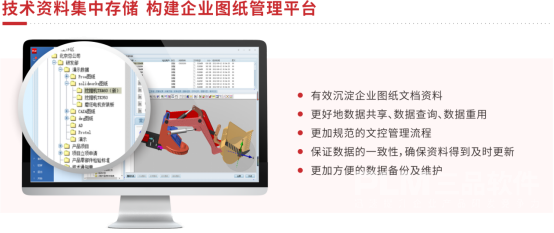

传统的图纸分散存储于个人计算机或网络共享文件夹的模式，极易导致版本混乱、数据丢失和安全风险。三品PLM系统首先构建了一个统一的电子化数据仓库，对所有图纸文件进行集中存储。
①结构化数据组织：系统支持按产品、项目或其他逻辑构建分类清晰的文件夹结构，实现图纸的有序存放和快速检索。图纸不再是孤立的文件，而是与产品BOM物料清单、相关技术文档等紧密关联的数据对象。
②版本管理：系统自动记录图纸的每一次修改和保存，生成新的版次。只有当图纸通过审批流程正式发布时，才产生新的受控版本。系统完整保留所有历史版本和版次，确保数据的可追溯性，并能够快速回溯到任一历史状态。
③精细化权限管理：基于角色和用户的权限控制机制，系统管理员可以精确设定不同人员对图纸的访问、浏览、下载、修改、删除等操作权限。权限可以细化到具体的文件夹、图纸类型或单个文件，确保数据在受控范围内共享，防止非授权访问和信息泄露。
二、规范的审批流程与发布管理
图纸的发布必须经过严谨的技术审核和批准流程，以确保其符合设计规范和工艺要求。三品PLM系统通过电子化工作流引擎，固化了这一过程。

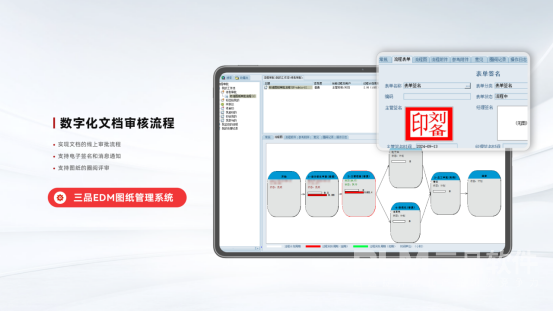

①可定制的工作流：企业可以根据内部管理规定，自定义图纸的审批流程，例如设定由设计、校对、审核、标准化、批准等环节组成的串行或并行流程。任务会自动推送到各审批人的工作台，并辅以消息提醒。
②电子签名与痕迹保留：审批过程中，相关人员可在系统内进行在线圈阅和批注，这些审阅痕迹与图纸版本关联保存。最终批准后，系统支持应用符合法规要求的电子签名，使发布的图纸具有法律效力。
③发布状态控制：图纸一旦通过审批流程正式发布，系统自动将其状态置为“已发布”或“有效”，并锁定其内容，防止未经授权的修改。只有通过正式的工程变更流程，才能对已发布的图纸进行更新。
三、高效的工程变更管理

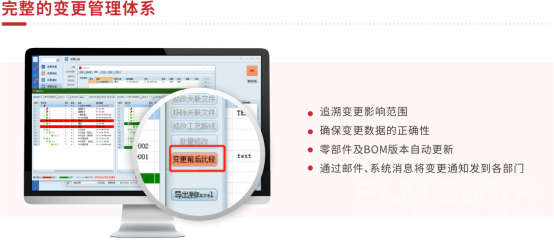

产品在生产或使用过程中，图纸的变更是不可避免的。三品PLM系统提供了完整的工程变更请求（ECR）和工程变更指令（ECO）管理模块。
①变更发起与影响分析：任何人员均可发起变更请求，阐明变更原因和内容。变更评审委员会在系统中对请求进行评估，并借助系统的关联关系，分析该变更将影响哪些图纸、相关零件及产品BOM。
②受控的变更执行：变更请求批准后，系统自动创建并驱动一个变更指令流程。该流程负责协调所有相关图纸和文件的修改、审批和重新发布工作。系统确保只有纳入本次变更集的图纸才能被修改，保证了变更的完整性和一致性。
③变更历史记录：系统完整记录每一次变更的请求、评审、执行和关闭的全过程信息，形成清晰的变更历史档案，满足质量体系审计和问题追溯的要求。
四、强大的浏览与圈阅功能
为了促进跨部门协作，非设计人员也常常需要查看图纸，但他们可能并不安装专业的CAD软件。三品PLM系统内置了轻量化的浏览器。

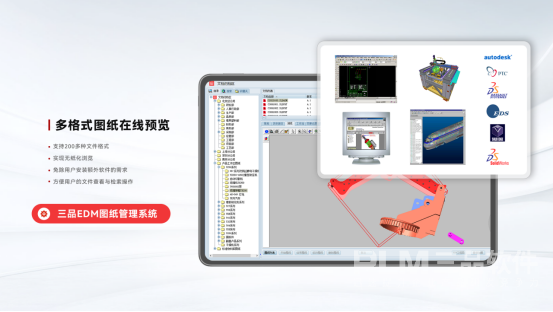

①多格式文件支持：浏览器支持直接浏览主流CAD格式（如DWG,DXf,SOLIDWORKS,CATIA,UG等）的二维和三维模型，同时也支持Office文档、PDF、图像等多种格式，用户无需安装原生软件即可快速查看图纸内容。
②在线圈阅与批注：用户可以在浏览器中对图纸进行缩放、平移、旋转（三维模型）操作，并可以使用测量、剖面等工具。协作过程中，可以在图纸上添加注释、红线批注、形状标记等，这些批注可以保存并与特定版本的图纸关联，便于问题沟通和确认。
五、集成环境与数据互联
三品PLM图纸管理系统并非一个孤立的信息孤岛，其价值很大程度上体现在与其他系统的集成能力。
①CAD集成：系统通常提供与多种主流CAD软件的紧密集成接口。设计师可以在CAD环境中直接访问PLM系统，进行图纸的检入/检出、查询、浏览和发起工作流，实现设计数据与管理系统的无缝衔接。

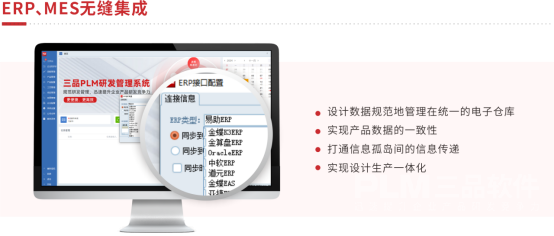

②ERP/MES集成：通过与ERP（企业资源计划）和MES（制造执行系统）的集成，已发布的、准确的图纸数据及其对应的BOM信息能够及时传递给下游的生产和采购部门，确保制造环节所用图纸的唯一性和正确性，打通设计到制造的数据流。
六、快速检索与复用
随着企业数据量的积累，快速找到所需图纸至关重要。系统提供多种检索方式。
①属性检索与全文搜索：用户可以根据图纸编号、名称、创建者、创建日期等元数据进行精确或模糊查询。系统也支持对图纸文件内容进行全文检索。
②分类检索与相似性搜索：基于预先定义的产品分类体系，用户可以按类别导航查找图纸。高级系统还可能支持基于几何形状的相似性搜索，帮助设计师快速找到类似结构的图纸进行参考或复用，提升设计效率。
总结
三品PLM图纸管理系统通过上述功能的有机整合，构建了一个覆盖图纸创建、协作、审批、发布、变更、归档全过程的数字化管理平台。它不仅解决了图纸版本混乱、查找困难、协作效率低下等基本问题，更重要的是通过流程固化和权限控制，确保了图纸数据的准确性、一致性和安全性，为企业提升研发管理水平、缩短产品上市周期、降低质量风险提供了坚实的数据基础和流程保障。
